Permanenta kulmagneter

Permanenta kulmagneter har en kraftfull kulformad ferritmagnetkärna. De

är lämpliga för filtrering av medelstora till stora järnföroreningar från grov kapacitet

fritt fall bulkflöden. Används ofta i t.ex. bulk-, djurfoder-, plast-, keramik- och återvinningsindustrin.

Permanenta kulmagneter har en lägre installationshöjd jämfört med elektrokulmagneter.

Ändå måste du rengöra dem manuellt, där detta görs automatiskt med elektrokulmagneterna.

Konstruktion& materialdata

Kort beskrivning

Permanenta kul-/rörmagneter är byggda med en stor, cylindrisk permanentmagnetkärna, med ett kraftfullt, djupt penetrerande magnetfält. Magnetkärnan filtrerar bort metallpartiklarna från produktflödet och behåller dem på tre magnetpoler tills de rengörs.

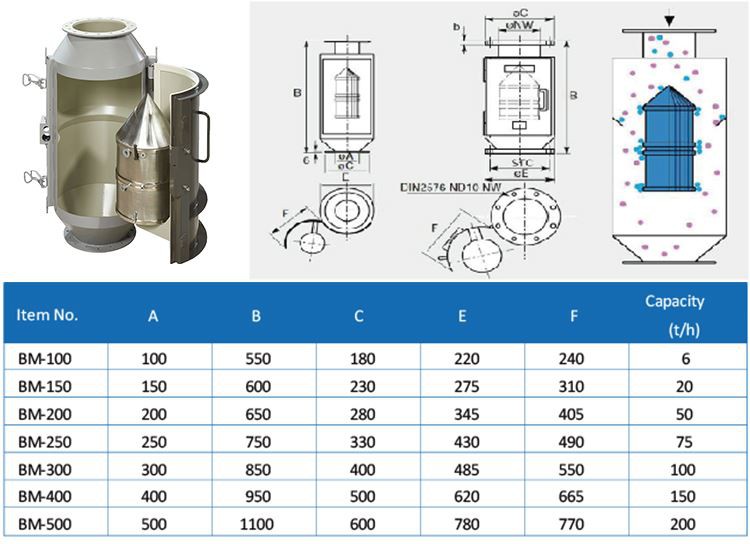

Sammanfattning av viktiga specifikationer

1 kulformad magnet med 60 ° toppkon
Magnetkvalitet: ferrit GSFD-33, 7000 gauss på magnetytan
Robust hölje i stål / rostfritt stål
Inkl./Exkl. svetsad avsmalnande in-/utlopp
Flänsar enl. DIN24154 eller Jacob-anslutningar (endast för avsmalnande in-/utloppstyper)
Finish: målad
Dammsexplosionssäker Ex II 1/2D

Ansökan

Filtrering av järnförorening från grova produktströmmar med hög kapacitet

För filtrering av järnhaltiga föroreningar-som järn och stål-av granulat, fibrer och grövre material i högtryckslösa rörledningar.

Kulmagneter används bland annat inom bulk, djurfoder, plast, keramik och återvinningsindustri.

bullet magnet application

alternativ

Tillgängliga tillbehör& alternativ

Hölje av rostfritt stål AISI316 istället för 304
Dörrsensor (öppen/stängd säkerhet)
Upp-och-ner-versioner för uppåt ventilerade produktflöden
Magnet järnmättnad signaler' Met-alert vakthund'
Kobaflex PU skyddande beläggning

Arbetsprincip

Filtrering& utsläpp av järnhaltiga föroreningar

Hur fungerar den magnetiska filtreringen?

Eftersom magnetkärnan är placerad mitt i produktströmmen har kulmagneten ett mycket högt separationsutbyte. Husets runda form och magnetkärnan (med en 60 ° toppkon) säkerställer kontinuerligt flöde och bra fördelning av produktströmmen. Produkten passerar sedan tre kraftfulla magnetfält, där styrremsor omdirigerar alla produkter nära ytterväggarna tillbaka mot magnetkärnan.

Magneterna lockar till sig passande järnpartiklar. De fångade partiklarna håller sig till 1 av de 3 magnetpolerna, medan den renade produkten flyter vidare.

Hur fungerar rengöringen / strykningen?

Du måste ta bort de fångade järnpartiklarna manuellt. Efter att ha stoppat produktflödet kan du öppna dörren. Vrid sedan magneten runt sin egen axel medan du torkar av magneten.
