SPOLSLAP INSERT Beskriv

The Coil Ring Insert is a versatile insert commonly used for structural connections and as an anchor for suspending pipes and/or other mechanical equipment. Made from high-grade carbon steel wire and integrally connected to an internally threaded coil, the insert provides a secure connection point for lifting, handling, and structural connection of precast elements. Its compact design allows it to be easily embedded in concrete forms, Se till att snabb installation samtidigt bibehålla strukturell integritet .
Spolringen Insert, som är utformade för att motstå dragkrafter, integreras sömlöst med gängad lyfthårdvara eller bultar, vilket ger utmärkt utdragningsmotstånd och en pålitlig förankringslösning för olika förspänningar . Det är tillgängligt i en mängd olika längder och diametrar för att rymma en variation av belastningskrav och emcedment -djup {}}}}}}}}}}}}}}}}}}}}}}}}}}

Specifikation för spolslinginsert:

	Namn	Flure/spole insats
	Material	Stål
	Ytbehandling	HDG, galvaniserad eller som du begär
	Paket	Kartong, pallar eller på begäran
	Ansökan	Prefabricerad lyft, nedslagning
	Färg	Självfärg, gul, silver

Utskjutande tunn plattainsats

FLARE -arkspolinsatser används där paneltjockleken är begränsad för att ge bättre spänningsbelastning .


Del antal	Bult Diameter	Höjda	Längd	A	D Tråd Diameter	Infoga slutlig mekanisk ca	Min . Kant Avstånd	Min . Kor Avstånd	Spänning (lbs)	Klippa (lbs)
GME6312134P	1/2''	1-3/4''	4-11/16''	1-3/8''	.256''	8200	69''	6''	1520	1090
GME63342516P	3/4''	2-5/16''	5-1/4''	1-3/16''	.327''	10200	80''	8''	2170	1640
GME6334312P	3/4''	3-1/2''	5-1/4''	1-13/16''	.327''	1800	910''	9''	3570	2600
GME6312516P	1''	2-5-16''	5-11/16''	2-5/16''	.327''	14200	82''	8''	2460	1970
GME631412P	1''	4-1/2''	5-11/16''	2-5/16''	.327''	25000	12''	12''	5280	4000

Tunn platta spolinsats

Tunna arkspolinsatser är utformade för att lyfta och hantera . Tunna förforminsatser bör ha minst 3/4 "golvavstånd för lastbetyg .


Del antal	Bult Diameter	Höjda	Längd	A	B	D Tråd Diameter	Infoga slutlig mekanisk kapacitet (kg)	Min . Kant Avstånd	Min . Hörn Avstånd	Spänning (lbs)	Klippa (lbs)
GME6312134P	3/4''	3''	7-1/8''	1-13/16''	3''	.327''	18000	8''	12''	2345	2340
CL63342516P	1''	4''	9-3/8''	2-5/16''	4''	.327''	25000	10''	15''	34603520	1640

Utvidgade spolinsatser

Med en utökad tonhöjdspole i slutet, som distribuerar de applicerade belastningarna över ett stort betongområde .


Del antal	Bult Diameter	#av stag	Längd	Bredd	A	B	c	D Tråd Diameter	Infoga slutlig mekanisk kapacitet (kg)	Min . Kant Avstånd	Min . Hörn Avstånd
GME5634412P	3/4''	2	4-1/8''	2-1/8''	1-13/16''	1-7/8''	1-11/16''	0.375''	18000	14''	20''
GME561512P	1''	2	5-1/2''	2-3/4''	2-5/16''	2-5/16'''	2-1/4''	0.440''	25000	16''	24''

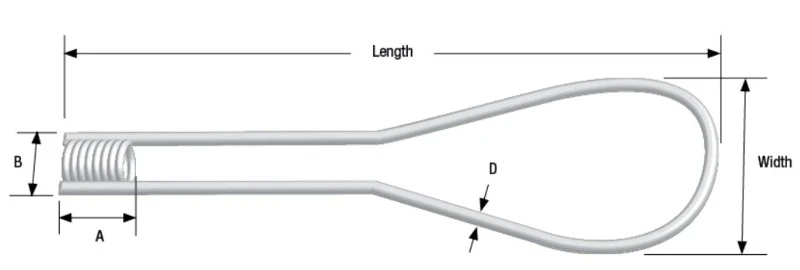

Utskjutande slingmyntinsats

Insatser måste ställas tillbaka 1/2 "från betongytan och har tillräcklig spolpenetrering av lyftbult .


Del antal	Bult Diameter	Längd	Bredd	A	B	D Tråd Diameter	Infoga slutlig mekanisk kapacitet (kg)
GME181212P	1/2''	12''	3-3/4''	1-3/8''	1-7/16''	.327''	14400
GME1834122P	3/4''	12''	3-3/4''	2-5/16''	1-7/8''	.375''	18000

Fördelar med spolslinginsats

Betong hälls på plats, sätt in kolstål .

Zink/klar beläggning .

Tungduty hållbarhet .

Designad för tillfällig anslutning .

Perfekt för betonginsatsapplikationer .

Enkelt i design och tillverkning .

Inkluderar inte en bricka .

Coil ties are strong, versatile, resistance-welded ties designed to withstand the abuse encountered in medium and heavy-duty concrete construction. A coil tie is a very simple tie capable of serving many applications and uses in the field. It can be used with or without a cone, or combined with wire rods to create an adjustable tie. Coil threads Självlean snabbt .

Applicering av spolslinginsats

Spolslinginsatsen används allmänt i olika prefabricerade betonganslutningssystem, särskilt för:
Lyft och hantering av prefabricerade paneler .
Fixering av strukturella element i prefabricerade väggar, balkar och plattor .
Forma tillfälliga eller permanenta anslutningar i gjutning på plats och prefabricerade hybrider .
Stödja mekaniska och elektriska inbäddningar i föregångande valv och verktygsstrukturer .
Det används ofta i samband med lyftinsatser, spolstångförankringar och gängade armeringsskoppare, vilket gör det till en häftklammer i industriella, bostads- och kommersiella prefabricerade byggprojekt .

Application of Coil Loop Insert
