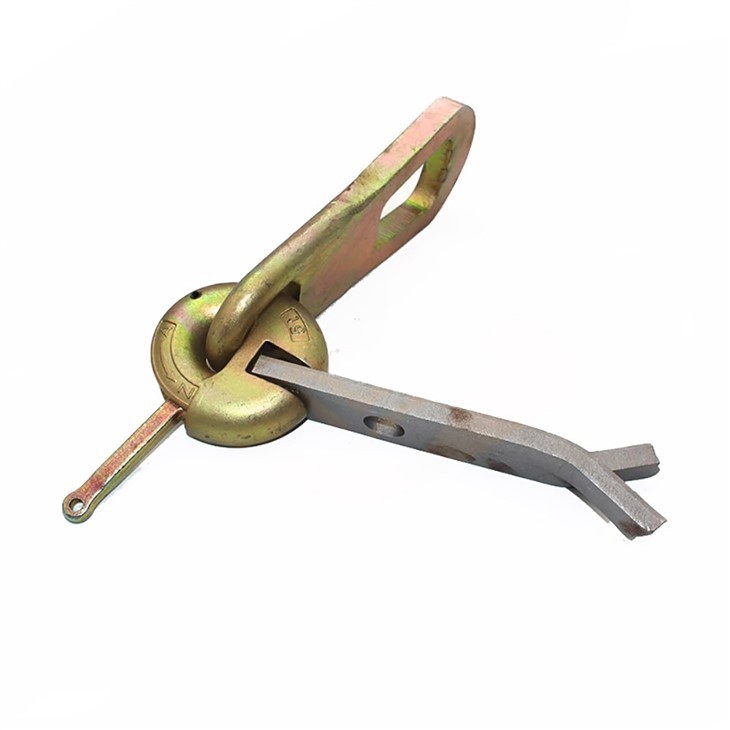

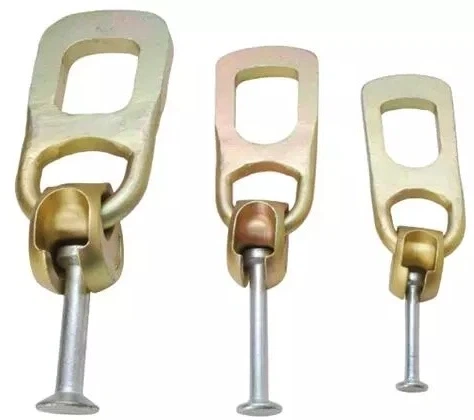

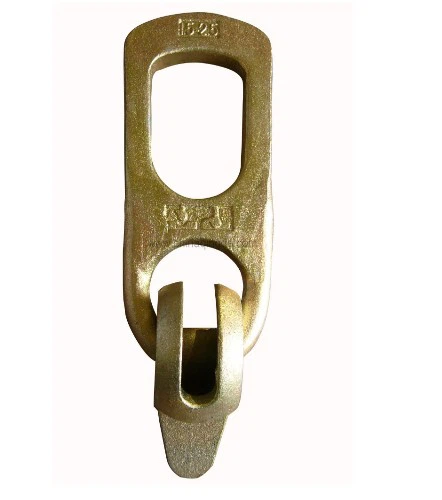

Beskrivning av lyftkopplingen
Lyftkopplingen har en rund huvudkropp med en utskjutande hävarm och en höghållfast bygel. Huvudkroppen har en "T"-slits som kopplar in huvudet på ett hundbensankare. De kombinerade rotationsförmågan hos huvudkroppen och bygeln gör att en prefabricerad panel kan lyftas, vridas, lutas och/eller roteras under belastning.
Lyftkopplingar används för att lyfta och hantera huvudankare. Lyftkopplingen är tillverkad av höglegerat stål och testad enligt säkerhetsfaktorer 3 gånger arbetsbelastningen. Konstruktionen säkerställer att kopplingen låser sig själv vid applicering av uppåtriktade krafter säkerställer en tät och säker anslutning till det sfäriska huvudets lyftankare. De tillåtna belastningarna för de enskilda fallen kan hämtas från tabellerna i följande tabell. Föreskrifter för förebyggande av olyckor i användningslandet måste alltid följas, särskilt de för användning av kranar och lyftutrustning.
En lyftkoppling är en kraftig lyftanordning för lastgrupper från 1,3-32.0 ton som standard. Lyftkopplingar är konstruerade och tillverkade i enlighet med EU:s maskindirektiv 2006/42/EC och VDI/BV-BS 6205. Lyftkopplingarna uppfyller kraven för säkra lyft och hantering av betongelement.
| |
| produktnamn | Lyftkoppling |
| Material | Stål |
| Paket | Nylonpåsar sedan i träpall |
| För användning med | Lyftankare, urtagsformare av gummi |
Specifikationen för lyftkopplingen
| ||||||||||||||
| Siffra# | Ladda Räckvidd (T) | L | W | T | A | B | C | D | E | F | G | H | Slutlig kapacitet i spänning (lbs) | Weift (pund) |
| GMEL1T | 1-1.3 | 7-11/32'' | 3'' | 1/2'' | 1-3/4'' | 7/8'' | 2-3/4'' | 15/32'' | 1-5/16'' | 2-1/8'' | 2-1/8'' | 1-1/16'' | 13000 | 2.00 |
| GMEL2T | 1.5-2.5 | 9'' | 3-1/2'' | 5/8'' | 2-1/8'' | 1'' | 3-3/8'' | 11/16'' | 1-5/8'' | 2-9/16'' | 2-1/2'' | 1-1/2'' | 25000 | 3.34 |
| GMEL4T | 3-5 | 11'' | 4-11 /16'' | 11/16'' | 2-5/8'' | 1-15/32'' | 3-7/16'' | 29-32'' | 2-1/4'' | 3-3/8'' | 3-1/2'' | 2-1/16'' | 50000 | 7.57 |
| GMEL8T | 6-10 | 15-1/2'' | 6-1/4'' | 1-1/16'' | 3-1/8'' | 2'' | 4-3/8'' | 1-1/4'' | 2-15/16'' | 4-1/2'' | 4-1/2'' | 2-5/8'' | 100000 | 22.15 |
| GMEL20T | 12-20 | 20'' | 7-11 /16'' | 1-3/8'' | 4-3/8'' | 2-13/16'' | 5-15/16'' | 1-11/16'' | 4-3/8'' | 5-5/8'' | 5-3/4'' | 3-7/16'' | 200000 | 44.76 |

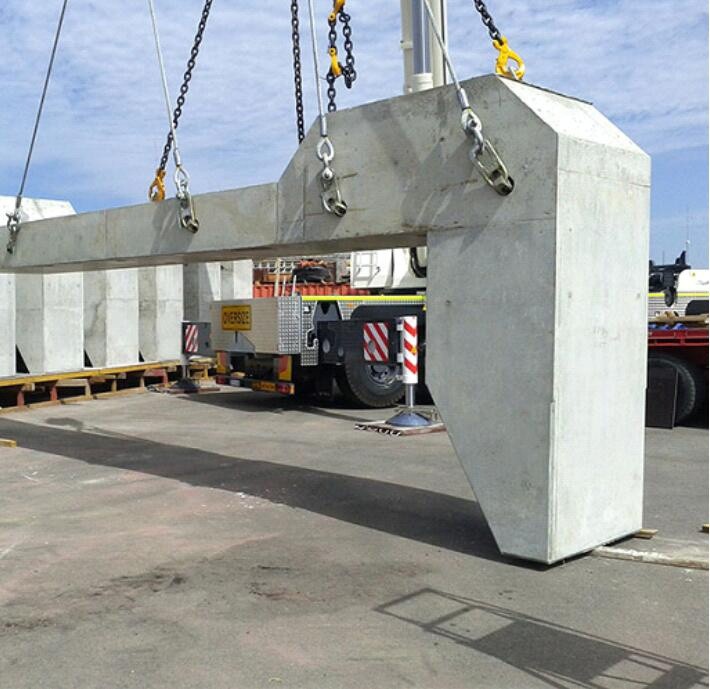

Tillämpning av Lifting Koppling
Lyftkoppling är gjord för primär användning av lyftande prefabricerade betongkomponenter.
Förpackning
För den lilla storleken förpackad i påsar och sedan i plywoodfodral, för stor storlek kommer att förpackas i plywoodfodral direkt.

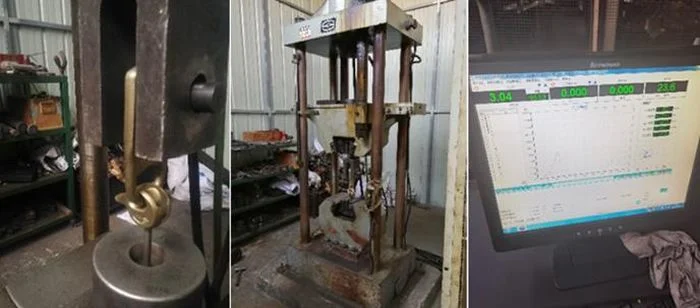

Dragprovning:
All produktionsprocess enligt ISO9001-standarden, vi kommer att göra dragprovning inom produktionsprocessen som QCM och göra dimensionsinspektion,dragprovning före leverans och utfärda EATHU:s rapport för vår kund.

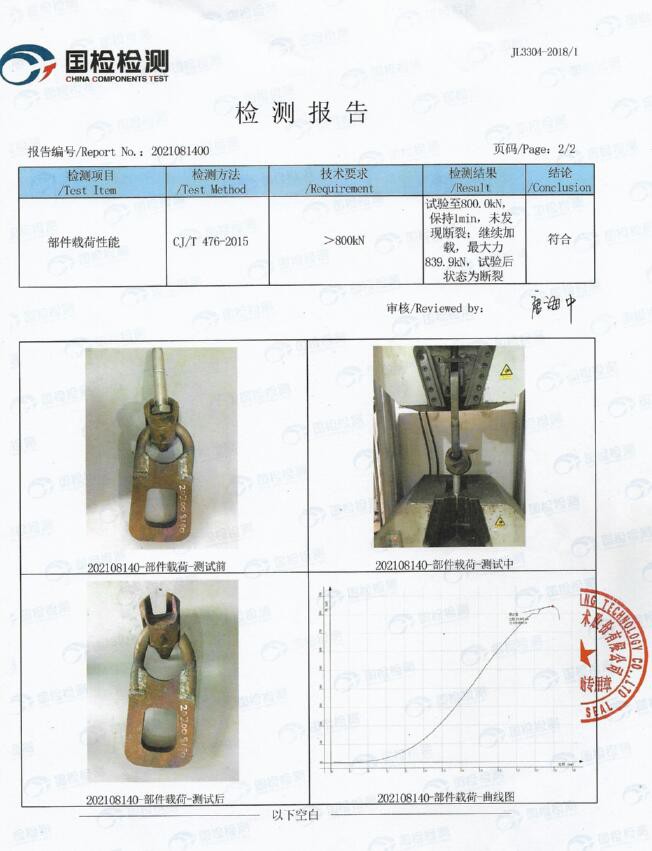

Testrapport
Inspektion före användning
Kontrollen före användning av krokar bör täcka följande:
1. WLL ska vara tydligt märkt.
2. Säkerhetsspärren ska sitta på plats och fungera korrekt.
3. Kroken bör kontrolleras för eventuell deformation, sprickbildning och överdrivet slitage eller korrosion.
OBS: Slitaget på krokens lageryta bör inte överstiga 8 procent av det nominella måttet.
4. Kontrollera att krokens öppning ligger inom tillverkarens parametrar. Om kroken öppnas för mycket är det ett tecken på att den har varit punktbelastad eller överbelastad.
5. Rörliga delar såsom frigöringskammar bör kontrolleras för fri rörlighet.
6. Om kroken är en kullagrig svängkrok kontrollera att kroken svänger fritt och att lagret inte avger några ovanliga ljud.
Ovanliga ljud är ofta ett tecken på lagertrötthet eller lagerfel.
7. Om kroken har ett gängat bearbetat skaft, se till att gängan är i gott skick och att muttern roterar fritt på gängan
