Om du lägger tillmagnetisk separationtill en tratt, ränna, kärl eller anpassad maskin, kan termerna magnetstång och magnetiskt galler förekomma i samma diskussion. De är relaterade, men de används inte på samma sätt. En magnetstav är en enda magnetisk stav eller magnetrör. Ett magnetiskt galler görs genom att arrangera flera magnetiska stänger i en ram.
För utrustningsbyggare, OEM-projekt och produktionslinjer kommer valet vanligtvis ner på en fråga: behöver du bara en magnetstång vid en specifik punkt, eller behöver du ett galler för att täcka ett bredare materialflödesområde?
Vad är en magnetstång?
En magnetstångkan hänvisa till en enkel stavmagnet som används i utbildnings- eller vetenskapsexperiment, men i industriell magnetisk separation betyder det vanligtvis en magnetisk stav eller magnetrör. Den är gjord genom att täta permanentmagneter inuti ett rostfritt stålrör. Denna industriella magnetstav används ofta som en grundläggande komponent i magnetiska separationsprodukter, och dess längd, diameter, magnetiska styrka, ytmaterial och änddesign kan göras enligt utrustningskrav.

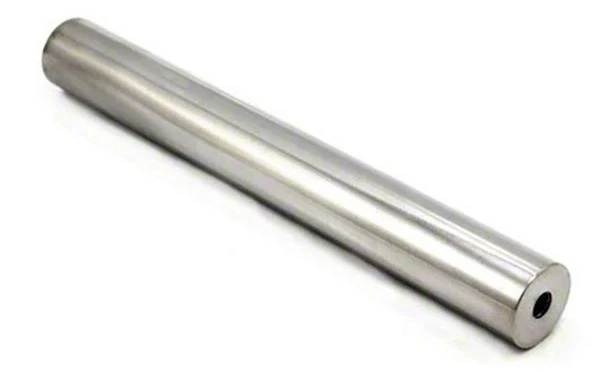

Magnetrör
Skicka förfrågan nu
Fyrkantig magnetstav
Skicka förfrågan nu
Magnetisk filterstav
Skicka förfrågan nu
Neodym magnetiska stavar
Skicka förfrågan nu
Vad är ett magnetiskt galler?
Ett magnetiskt galler, även kallad en magnetisk grill eller rutmagnet, är en industriell magnetisk separationsenhet gjord med flera magnetiska rör fixerade i en ram. Dessa rör är vanligtvis byggda med permanentmagneter, såsom neodym- eller keramiska magneter, och förseglade i rostfritt stål.
Den är utformad som en komplett ramstruktur, inte en enda magnetisk stång. Formen, stångavståndet, ramstorleken, magnetisk styrka och monteringssätt kan göras för att matcha trattar, rännor, kärl eller andra utrustningsöppningar.
Fyrkantig magnetgrill
Rund magnetgrill
Magnetgrill för livsmedelsindustrin
Magnet för gallerbehållare
Magnet för gallerbehållare
Magnetgaller
Magnetisk galler
Gallermagnet
Magnetstång vs magnetiskt galler: Huvudskillnaden
| Punkt | Magnetisk stång | Magnetisk galler |
|---|---|---|
| Produktform | Enkel magnetisk stav eller rör | Rammontage gjord med flera magnetiska stänger |
| Strukturera | Ett rostfritt stålrör med magneter inuti | Flera magnetiska rör fixerade i en rund, fyrkantig eller anpassad ram |
| Täckningsområde | Täcker en liten eller lokal punkt | Täcker ett bredare materialflödesområde |
| Installationsstil | Kan monteras ensam eller inbyggd i utrustning | Installeras vanligtvis som en komplett ramkonstruktion |
| Rengöringsobjekt | En magnetisk stavyta | Flera magnetiska stänger och ramområdet |
| Anpassat fokus | Längd, diameter, änddesign och magnetisk styrka | Ramstorlek, stångavstånd, antal stänger och monteringsmetod |
| Huvudskillnad | En grundläggande magnetisk komponent | En magnetisk enhet gjord av flera komponenter |
Kan en magnetstång ersätta ett magnetiskt galler?
En magnetstång kan endast i begränsade fall ersätta ett magnetiskt galler. Om du behöver ta bort lokalt järnmetall vid en liten punkt kan det räcka med en magnetstång. Den kan också användas för testning, specialmontering eller för att ersätta en skadad stång i en befintlig magnetisk enhet.
För bredare materialflöde räcker det vanligtvis inte med en enda stång. I en behållare, ränna, behållare eller större öppning kan material passera runt stången utan tillräcklig kontakt. Ett magnetiskt galler ger bredare täckning eftersom flera magnetiska stänger är fästa över ramen.
Så beslutet beror på täckningsområdet, inte bara på magnetisk styrka.
Jämförelsetabell för magnetisk bar vs magnetisk galler
| Urvalsfaktor | Magnetisk stång | Magnetisk galler |
|---|---|---|
| Materialflödesbredd | Bättre för smala eller lokala flödespunkter | Bättre för bredare materialflödesområden |
| Kontakta Chance | Beror på om material passerar nära en bar | Flera staplar ger fler kontaktpunkter över flödet |
| Flödeskontroll | Fungerar bättre när materialbanan är kontrollerad | Mer lämplig när material faller över en större öppning |
| Installationsflexibilitet | Lättare att lägga till anpassad utrustning eller små utrymmen | Behöver tillräckligt med utrymme för ramen och monteringsstrukturen |
| Ersättningsanvändning | Kan beställas som reservdel | Vanligtvis utbytt eller rengjort som en komplett montering |
| Städarbete | En stång är lättare att torka eller inspektera | Flera stänger och ramhörn behöver kontrolleras |
| Bättre passform för | Lokal fångst, testning, anpassad montering och reservdelar | Tragar, rännor, papperskorgar och bredare fallande materialflöden |
När ska man använda en magnetstång
En magnetstång är mer lämplig när du behöver en enda magnetisk komponent istället för ett helt magnetiskt galler. Det väljs ofta för lokal installation, anpassad utrustning eller ersättningsanvändning.
Lokal järnmetallfångst
Använd en magnetstång när materialflödet är smalt eller kontrollerat. Till exempel kan den placeras vid en liten utsläppspunkt, testpunkt eller begränsad flödesyta för att fånga upp järn, stål, rostpartiklar eller fin järnhaltig förorening.
Installation av anpassad utrustning
För utrustningstillverkare, systemintegratörer eller OEM-projekt är magnetiska stänger lättare att passa in i anpassade strukturer. Du kan designa monteringsmetod, stånglängd, diameter, ändgänga och magnetisk styrka baserat på utrustningens layout.
Ersättningsdel för befintliga magnetiska separatorer
En magnetstång kan även beställas som reservdel för magnetgaller,lådmagneter, vätskefällor, eller annan magnetisk separationsutrustning. Innan du byter ut den, kontrollera originalstavens storlek, änddesign, magnetisk styrka och arbetstemperatur.
När ska man använda ett magnetiskt galler
Ett magnetiskt galler är mer lämpligt när en magnetstång inte kan täcka hela materialflödet. Det används ofta när material faller genom en bredare öppning och behöver kontakt med flera magnetiska stänger.
Bredare materialflödesområde
Välj ett magnetiskt galler när materialflödet är bredare än vad en enda stång kan täcka. Om endast en magnetstav används kan en del material passera genom öppna områden med begränsad magnetisk kontakt. Ett galler placerar flera stänger tvärs över flödesbanan.
Installation av tratt, ränna eller kärl
Magnetiska galler installeras ofta inuti trattar, rännor, kärl, höljen eller andra gravitationsöppningar. Ramen håller magnetstängerna i ett fast läge och kan göras för att matcha utrustningens öppning.
Fler magnetiska kontaktpunkter
Om materialet faller ojämnt kan flera magnetiska stänger ge fler kontaktpunkter över flödet. Stångavstånd, ramstorlek och materialdjup bör kontrolleras, särskilt för pulver, granulat och bulkmaterial.
Mat-Helt svetsat magnetiskt galler
För matpulver, socker, mjöl, kryddor eller liknande material kan ett helsvetsat magnetiskt galler behövas. Den svetsade strukturen minskar mellanrum runt ramen och magnetskenor, vilket gör ytan lättare att rengöra.
Rengöring och underhållsskillnader
En magnetstång är vanligtvis lättare att rengöra eftersom den bara har en magnetisk yta. Operatörer kan torka av stången efter att ha tagit bort uppsamlat järn, stål eller fina järnpartiklar. Om stången är fixerad inuti utrustningen beror rengöringen på hur lätt den kan nås.
Ett magnetiskt galler tar längre tid att rengöra eftersom det har flera magnetskenor och en ram. Metall kan samlas på varje stång, medan pulver eller granulat kan stanna runt hörn, fogar eller svetsade områden.
Underhållet skiljer sig också. En enda magnetstav behöver främst ytkontroller. Ett magnetiskt galler behöver kontrolleras på stänger, ram, svetsar, handtag och eventuella avtagbara delar.
Vad du ska kontrollera innan du beställer
Innan du beställer en magnetstång eller magnetgaller, bekräfta först att utrustningen öppnas. För en magnetstång, kontrollera önskad diameter, längd, änddesign, magnetisk styrka, ytmaterial och arbetstemperatur.
För ett magnetiskt galler, bekräfta ramform, ramstorlek, stavdiameter, stavavstånd, antal stänger, monteringsmetod och rengöringsriktning. Om den kommer att installeras i en tratt, ränna, behållare eller hölje, bör öppningsstorleken och tillgängligt uttagsutrymme också kontrolleras.
Du bör också ange materialtyp, flödesbredd, flödesdjup, flödeshastighet och förväntad järnmetallförorening. För mat eller fina pulverlinjer kan krav på ytfinish och svetsning också behöva bekräftas.
För OEM- eller systemintegrationsprojekt är ritningar, provdimensioner eller foton av installationspositionen användbara.
Slutsats
Magnetstång och magnetgaller ska inte bedömas som två helt separata maskiner. En magnetstav är den grundläggande magnetiska delen. Ett magnetgaller är en ram gjord av flera magnetiska stänger.
Så det verkliga valet är inte "vilken är bäst." Det beror på om din utrustning kräver en enda magnetisk kontaktpunkt eller en bredare ram för att täcka materialflödet.
För en liten testpunkt, smal flödesväg eller bytesbehov kan det räcka med en magnetstång. För en tratt, ränna, kärl eller bredare öppning är ett magnetiskt galler vanligtvis den mer praktiska strukturen.
Great Magtech kan tillverka magnetstänger och magnetiska galler baserat på din ritning, storlek och installationskrav.
FAQ
F: Är en magnetstav detsamma som en magnetstav?
A: Ja. Vid industriell magnetisk separation hänvisar termerna magnetstav, magnetstav och magnetrör vanligtvis till samma produkttyp.
F: Kan jag byta ut endast en skadad magnetstång i ett galler?
S: I vissa mönster, ja. Det beror på om stängerna är avtagbara eller helsvetsade i ramen. Den ursprungliga storleken och slutstrukturen måste matcha.
F: Ska jag välja neodym eller keramiska magnetstänger?
S: Neodym används när en starkare magnetisk kraft behövs. Keramiska magneter kan räcka för större järnbitar eller applikationer till lägre-kostnader.
F: Kan ett magnetiskt galler användas i en matlinje?
S: Ja, men rostfritt stål, svetskvalitet, ytfinish och rengörbar struktur bör matcha linjens hygienbehov.
F: Vad händer om mitt material inte faller jämnt över gallret?
S: Ojämnt flöde kan minska kontakten med vissa magnetiska stänger. I detta fall bör matningsmetod, stånglayout och installationsvinkel kontrolleras.
F: Kan magnetiska galler hantera stora materialflöden?
S: Ja, men ramstorleken, stångavståndet och materialdjupet måste matcha flödet. Om skiktet är för tjockt kan det hända att en del material inte kommer i kontakt med magnetstängerna.
F: Hur vet jag om den magnetiska styrkan är tillräcklig?
S: Du kan kontrollera metallstorlek, materialdjup och hur nära materialet kommer den magnetiska ytan. För osäkra fall är provtestning bättre än att välja enbart med Gauss-värde.
